Tilbakeslagsventiler

Inline fjær tilbakeslagsventiler er vanlige, enkle å forstå og enkle å designe. Fjærbelastet i-linje tilbakeslagsventil i åpen og lukket posisjon. Piler indikerer strømningsretning. Når væske kommer inn i ventilinngangsporten, bør det være tilstrekkelig trykk (kraft) for å overvinne åpningstrykket og fjærkraften. Trykket presser mot skiven, åpner åpningen og lar væske strømme gjennom ventilen. Når inngangstrykket ikke lenger er høyt nok eller det er tilstrekkelig mottrykk, skyver mottrykket og fjæren ventilskiven mot åpningen og lukker ventilen. Det korte slaget til fjæren og skiven gir raske responstider. Denne ventildesignen forhindrer også trykkstøt i ledningen, og forhindrer derved vannhamring.

Fjærbelastede-Y-tilbakeslagsventiler fungerer på samme måte som i-linjefjærbelastede-tilbakeslagsventiler. Forskjellen er at fjæren og den bevegelige skiven er plassert i vinkel. Dette danner en "y"-form, derav ventilens navn. Den fungerer på samme måte som en inline-ventil, men fordi de bevegelige komponentene er vinklet, kan ventilen inspiseres og vedlikeholdes mens den er koblet til systemet. Disse ventilene er større og tar opp mer plass i systemet.

Kuletilbakeslagsventiler bruker en fritt-flytende eller fjærbelastet- kule som sitter på et tetningssete for å lukke en åpning. Tetningssetet er vanligvis konisk i form for å lede kulen inn i ventilsetet og danne en pålitelig tetning for å forhindre omvendt strømning. Når væsketrykket på innløpssiden overstiger sprekktrykket, beveger ballen seg bort fra setet, og tillater strømning. Når innløpstrykket ikke overstiger åpningstrykket, eller det er mottrykk, vil kulen lukkes ved hjelp av mottrykk eller fjær, og effektivt lukke åpningen. Ekte union ball tilbakeslagsventiler muliggjør enkel fjerning og utskifting av kuler, og eliminerer behovet for å kjøpe en ny ventil.

Membranens tilbakeslagsventiler består av en gummimembran som åpner seg når innløpstrykket øker. En normalt åpen membran tilbakeslagsventil med et "minimum" innløpstrykk som tillater flyt av media. Etter hvert som innløpstrykket øker, vil membranen bøye seg åpne, noe som tillater mer strømning. Hvis det oppstår mottrykk (eller en normalt lukket membrantilbakeslagsventil), vil membranen presses mot åpningen og tettes mot eventuell tilbakestrøm. Membran-tilbakeslagsventiler er ideelle for bruk med lavt-trykk eller vakuum.

Løftetilbakeslagsventiler består av en styreskive som hever (løfter) ventilsetet for å tillate mediestrøm. Det krever åpningstrykk for å overvinne tyngdekraften og/eller fjærmotstanden. Førere holder platen i en vertikal linje for å settes på nytt med riktig justering og forsegling.

Oftest tvinger løft tilbakeslagsventiler mediet til å rotere 90 grader. Hvis det ikke er noen fjær som hjelper lukkingen, må installasjonsretningen vurderes for å sikre at ventilskiven svinger lukket under påvirkning av tyngdekraften.

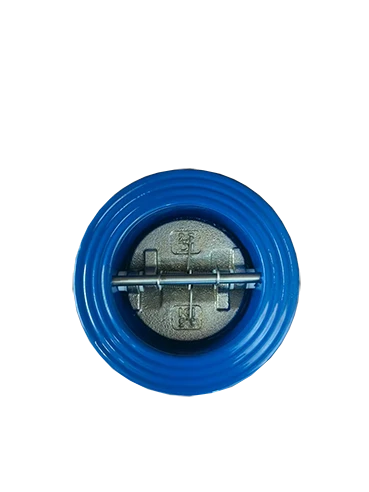

Swing tilbakeslagsventiler er kjent som "swashplate" eller "flapper" tilbakeslagsventiler. De har en skive på hengslet (eller tappen) som åpner under innløpstrykk. Når innløpstrykket synker eller tilbakestrøm oppstår, vil ventilskiven svinge stengt. Hvis det ikke er noen fjær som hjelper lukkingen, må installasjonsretningen vurderes for å sikre at ventilskiven svinger lukket under påvirkning av tyngdekraften. Dobbeltskive eller dobbeltdørs tilbakeslagsventiler har en midtskive som er delt inn i to halvsirkulære dører som er hengslet på et sentralt dreiepunkt for å fungere uavhengig.

Klodetilbakeslagsventiler er vanligvis fjærbelastede-Y-tilbakeslagsventiler eller løftetilbakeslagsventiler med manuell overstyring. Dette gjør at ventilen kan fungere som en normal tilbakeslagsventil og forhindre tilbakestrømning. En ekstern mekanisme kan brukes for å holde ventilen i åpen eller lukket stilling. Derfor kan en stoppventil fungere som to i en: en strømningsregulerende ventil og en tilbakestrømningssikringsventil. De brukes ofte i kraftverk, kjelesykluser, dampgeneratorer, turbinkjøling og sikkerhetssystemer.

Begrepene butterfly tilbakeslagsventil og wafer tilbakeslagsventil brukes ofte om hverandre. De består av sommerfugl- eller oblatformede-skiver og fjærer på et hengsel. Når innløpstrykket overvinner åpningstrykket, åpnes begge sider, som vist i figur 9. Når innløpstrykket avtar eller tilbakestrømning oppstår, vil fjæren (eller mottrykket) på hengslet lukke ventilskiven, og effektivt tette den. Denne ventiltypen tillater direkte flyt av media med minimal motstand. Wafer swing tilbakeslagsventiler er stilig designet for å passe inn i trange flensrom.

En andnebbventil lar væske strømme gjennom en slange som har en naturlig flat form på enden. Denne flate formen ligner en andnebb, derav ventilens navn. Vannstrømmen åpner den flate enden av andnebben, slik at media kan passere gjennom. Når trykket fjernes fra innløpssiden, går andnebbenden tilbake til sin flate tilstand, og avskjærer strømmen.
